一体（分体）式电磁流量计接线图是什么？

发布者:厚德仪表来源:www.houdemeter.cn 发布时间:2014-7-7

一体（分体）式电磁流量计接线图是什么？

分体式电磁流量计励磁电缆可选用YZ中型橡套电缆,其长度与信号电缆一样
　·信号电缆和其它动力电源电缆必须严格分开,不能敷设在同一根管子内,不能平行敷设,不能绞合在一起,应分别单独穿在钢管内。
·信号电缆和励碰电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊好接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。
·分体式电磁流量计励碰电缆和转换器之间的连接用专用接线完成,转换器和外部的连接同一体化电磁流量计

----------------------------------------------------------------------------------------------------

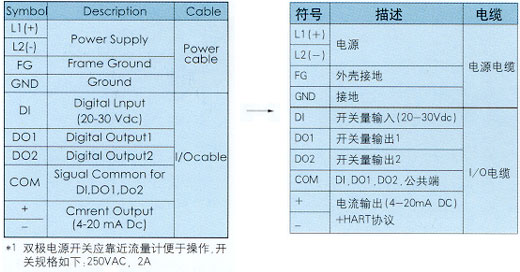

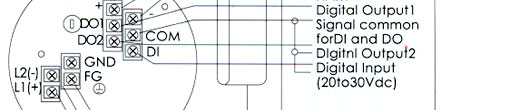

一体化电磁流量计接线图

----------------------------------------------------------------------------------------------------

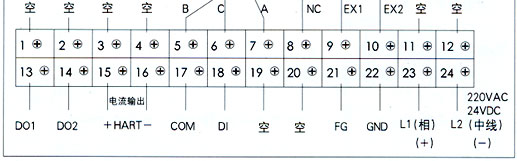

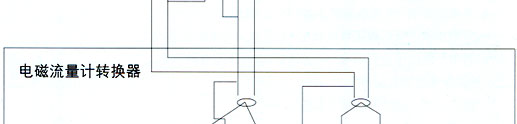

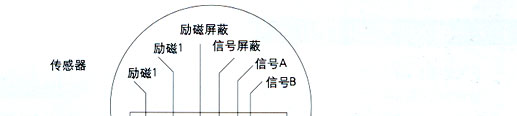

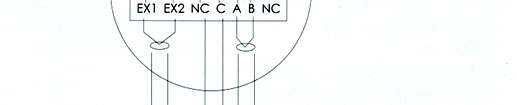

分体式电磁流量计接线图

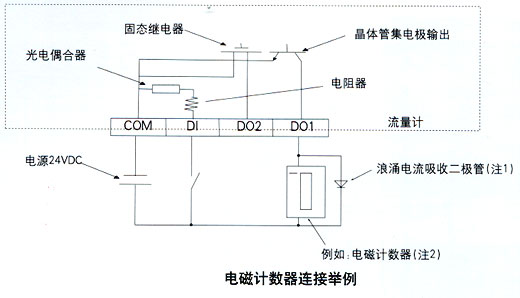

开关量外部接线举例

----------------------------------------------------------------------------------------------------

　　　注1:浪涌电流吸收二极管规格.额定电流1A,额定耐压200V
注2:带内置电源电碰计数器
·每个|/0端子按规定功能使用
·端子C0M是供其它三个端子(D01,D02和D|)的信号公共端
·每个端子内部电路隔开(相互间输出端子不隔开)
·标准电路仅包括虚线内的范围

----------------------------------------------------------------------------------------------------

开关量输入、输出信号

一、开关量输入Dl(可选)
信号方式:高电平:20一30 VDC
低电平:≤2VDC
输入电阻:2.7KQ
点数一点
DI功能一下列任意一种功能可组态给可选的DI信号
·实现利用外部信号进行量程切换
·累积器控制一内置累积器起动/停止/复位
·利用外部信号设置固定值输出一固定电流值和脉冲输出
·利用外部信号进行调零一执行调零(在线零流量时)

二、开关量输出D01(标准)
输出方式:晶体管集电极输出
输出量:一点
输出容量:30VDC,200mA/max

三、开关量输出D02(可选)
输出方式固态继电器输出(无极性)
输出量:一点
输出容量:150VDC,150mA/max或150V ac(峰一峰),100mA/max
D01和D02功能一下列任意一种功能可组态给D01(标准)或者D02(可选)
脉冲输出(只适用D01)
脉率:3.6一3,600,000,RAses/hr
脉宽:0.5一500ms(但是100%流量时小于一半周期)
多量程选反输出(注1)
上/下限报警输出(注2)
空管报警输出
预置计数输出
转换器故障报警输出:R0M、RA阳、励磁电流、模数转换、无效总量等故障报警
注1：4量程切换和正/反2个量程切换需要二个输出(D01and D02)
注2：报警输出时常开或常闭可设定。
