一、天然气孔板流量计与节流装置
1、孔板流量计的组成

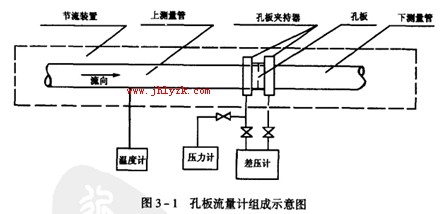

    天然气流量测量中所使用的孔板流盆计，是指通过侧童安装在管路中的同心孔板两侧的差压，用以计算流量的一种检侧设备。它由节流装置、差压计、压力计和温度计等组成。如图3一1所示，只要获得压力、沮度、差压即可根据一定的数学关系式计算出天然气的流量。

2、节流装置的组成
    上述孔板流量计中除了测量压力、差压、沮度的仪表外，其他设备即为节流装置的组成部分。根据标准SY/T6143-1996的规定，节流装置由下列零部件组成。
    (1)标准孔板;
    (2)孔板夹持器:包括角接取压中环室取压的环室和单独钻孔取压用的夹紧环或设有取压孔的法兰;
      (3)节流前1OD和节流后4D长的测量管。
    为了保证用户安装、使用方便以及差压传递，的准确，实际上在工厂出厂时还应包括连接法兰和一段导压管以及导压管上的截止阀。图3一2给出了节流装置各组成部分的示意图。

    3.节流装置
    节流装置乃是利用流体流过节流件(孔板)时在节流件的两侧产生静压差的原理来侧出稳定圆管流的瞬时流量。在节流件及其取压方式以及节流前后的管道条件符合标准的条件下，流量与差压之间便有确定的数值关系，而不必通过试验标定。标准化的内容就是为了能达到上述的目的而对节流件及其取压方式、管道条件、侧量范围、流量计算方法.以及测量的误差等规定的标准要求。标准SY/T 6143-1996就是为了达到上述目的的一个标准。
    4.标准SY/T6143-1996的适用范围一
    (1)适用的介质:油气田中产出的以甲烷为主的混合气体。
    (2)适用的取压方式:法兰取压与角接取压标准孔板节流装置。
    (3)适用的管道条件:50 mm ≤ D≤ 1000 mm，且孔板上游测量管内壁相对粗糙度满足标准SY/T 6143-1996中表4的要求，直管段最短长度满足标准SY/T 6143-1996中表2的要求。
    (4)适用的雷诺数范围:在d≥12.5mm,50mm≤D≤1000mm和0.20≤p≤0.75的条件下，对于法兰取压，Red≥1260B2D;对于角接取压，Red≥5000。具体要求见标准SY/T 6143-1996中表30
    (5)流动条件:通过节流装置的流动必须是稳定的或仅随时间缓慢变化的亚音速的单相流动。不适用于双相流、脉动流、临界流，且不得有旋转流。
